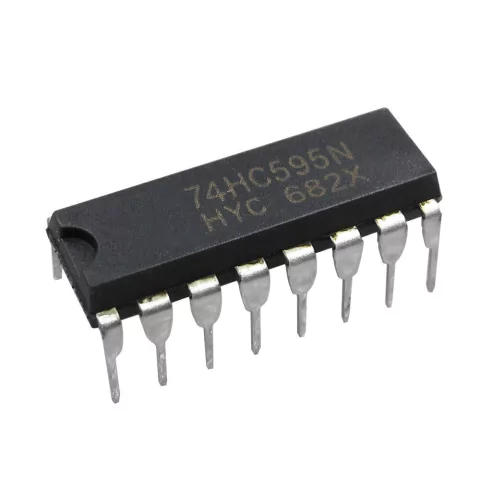

74HC595N registro 8bit
Cod.: U0093
Descripción General
Registro 8bit 74HC595, ideal para expandir las salidas de Arduino.
El registro 74HC595 permite convertir datos en formato serial a paralelo. Es un chip ideal para expandir las salidas digitales de nuestro microcontrolador, 3 pines de pueden manejar sin problema más de 500 salidas. El 74HC595 es utilizado en la construcción de Matrices/Cubos LED, manejo de Relays y más.
El integrado 74HC595 internamente posee un registro de desplazamiento, un registro de almacenamiento (latch) y salidas tipo tri-estado. Los registros de desplazamiento y almacenamiento poseen clocks separados. Posee una entrada serial, ocho salidas tipo paralelo (8 bit) y una salida serial (Q7S) para utilizar registros en cascada y así expandir aún más el número de salidas paralelas.
ESPECIFICACIONES TÉCNICAS
- Alimentación: 3.3V-5V DC
- Frecuencia de desplazamiento: 100Mhz (max)
- Compatible con voltajes TTL
