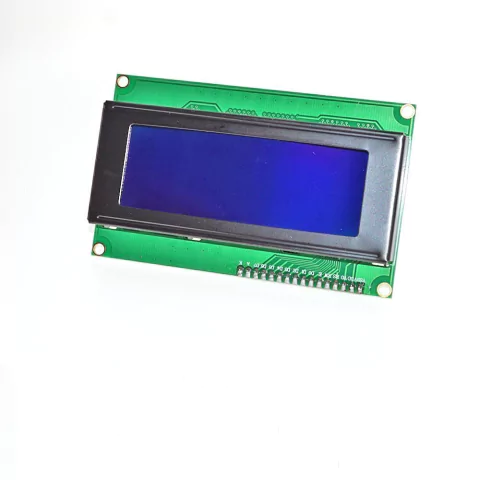

Display LCD 1604A Azul
$12.200
Precio sin impuestos
$10.082,64
Cod: U0035
Display LCD 1604A Azul
- Módulo de pantalla LCD monocromática con retroiluminación led de color azul. Puede mostrar texto, lineas y cualquier otra forma que se programe, incluso puede mostrar imágenes o logotipos.
- El controlador es el chip KS0066U con una resolución en pantalla de 16 x 4 caracteres.
- Por su bajo costo y simplicidad de operación es muy utilizado con controladores programables como Arduino o PIC.
- Existen diversas librerías de código abierto para utilizar con este modulo.
ESPECIFICACIONES TECNICAS
Tamaño: 87 x 60 x 13mm
Resolución: 16 x 4 caracteres
Tamaño caracteres: 2.99 x 4.82mm
Alimentación: 5V
Retroiluminado: Azul
Pines:
1 VSS Tierra (0V)
2 VDD Alimentación lógica (+5V)
3 V0 Alimentación LCD
4 RS H:Data;L:Instruction Code
5 R/W H:Read;L:Write
6 E Enable signal
7~14 DB0~DB7 Data Bus Line
15 LED+ Alimentación retroiluminacion (+5V)
16 LED- Alimentación retroiluminacion (0V)
Hoja de datos KS0066U: http://bit.ly/2yZGFty
