Cod: U0040

Descripción General
Este circuito te permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, por ejemplo si tienes una fuente de 12V puedes regularlos a 5V, 3.3V, 2.2V, etc, para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.

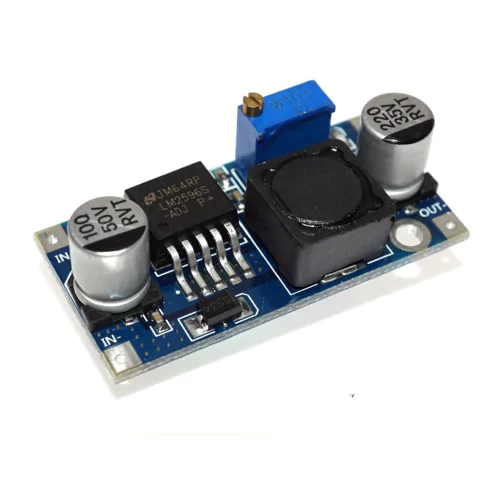

El módulo convertidor LM2596 es un regulador de tipo conmutado, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.
Este módulo esta basado en el Regulador DC-DC Step Down LM2596 que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck. Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

ESPECIFICACIONES TECNICAS
- Voltaje de entrada: DC 3,2V-40V
- Voltaje de salida: DC 1,25V-35V (Ajustable. La salida deberá ser al menos 1,5V mayor a la entrada)
- Corriente de salida: 3A (MAX. 2,5A recomendado para uso prolongado. Usar disipadores si se superan los 2A)
- Potencia de salida: 70W (MAX). Se recomienda disipar a partir de los 50W.
- Eficacia de conversión: el 92%
- Ripple: <30mV
- Frecuencia de switching: 65Khz
- Temperatura de trabajo: industrial (-40C a 85C)
- Protección de sobrecarga y temperatura
- Dimensiones: 43 x 21mm x 14mm

Hoja de Datos: http://bit.ly/2KODhGN
